概述
SmartPM3000中低压智能变配电管理系统采用现代计算机控制技术、自动化技术和网络技术等,通过高效可靠的通讯设备,对智能配电设备的运行数据、状态信息进行采集和管理,经过系统软件组态,最终达到有效的提高供配电系统的可靠性以及运营管理水平。

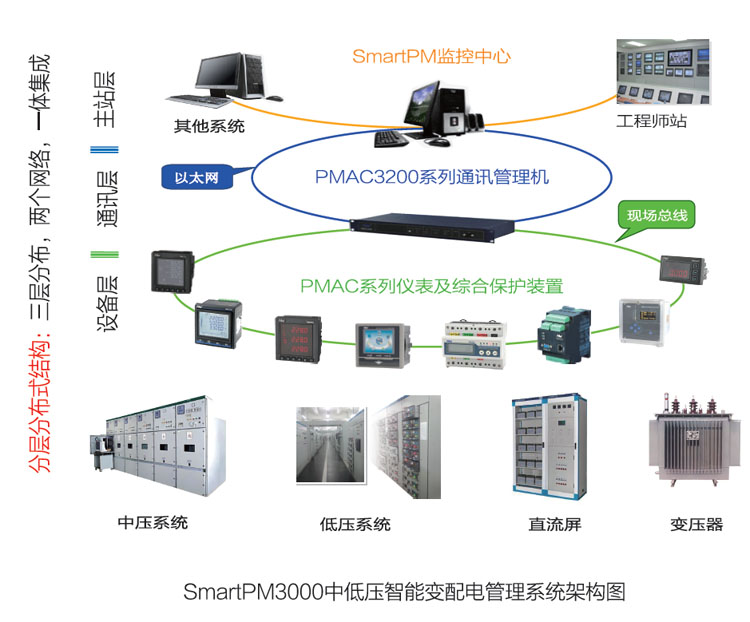

系统架构
SmartPM3000中低压智能变配电管理系统基于“三层分布,两个网络,一体集成”的架构。即由设备层、通讯层及主站层三个不同层次中的设备,通过现场总线及以太网两个网络连接形成一个有机整体。


设备层:
设备层设备即远程终端设备(RTU),用于现场监控信号的数据采集和传输。设备层由中低压配电监控中所需的各种智能仪表、微机保护装置及其他第三方智能设备组成。
通讯层:
通讯层主要用于现场设备与系统后台之间的信号转换和数据传递。通讯层由工业网络交换机、通讯管理机、RS232/485工业隔离器、光电转换器和电源模块等设备组成。
主站层:
主站层以SmartPM3000中低压智能变配电管理系统软件为核心,可实时显示和处理设备层采集的数据和测控信号。系统操作界面简单直观,真正实现了用户与监控设备的对接。主站层由监控主机、打印机和UPS不间断电源等组成。
主要功能
◎ 实时监测和远程控制 ◎ 电度计量与管理 ◎ 电能质量监测与分析 ◎ 历史数据查询与管理 ◎ 图形化显示 ◎ 报表管理及打印 ◎ 事件和报警管理 ◎ 用户权限管理 ◎ 远程维护 ◎ 网络互连 ◎ GPS时钟同步 ◎ 诊断自恢复 ◎ 事故追忆
