一、适用范围

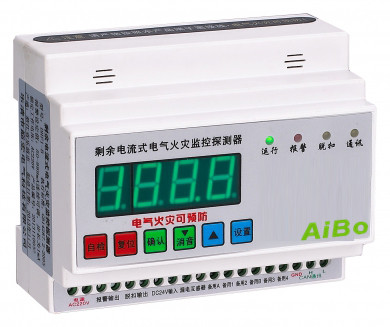

    ABF1剩余电流式电气火灾监控探测器集剩余电流检测、预警、报警及通讯等多种功能于一体，且具有智能化分析能力的新型防火设备。当供电设备发生电气事故时，探测控制器能发出报警声及时提醒工作人员检查故障，排除可能发生的电气隐患，防止事故发生。

    ABF1剩余电流式电气火灾监控探测器适用于小区楼房、医院、图书馆、机房、集贸商场、公众文化娱乐场所、餐厅旅社、集体宿舍、学校、文物保护单位、工厂车间、普通仓库等区域用电安全防火保护。但不适用于易燃易爆和强腐蚀性环境。

    ABF1剩余电流式电气火灾监控探测器既可以为相对独立的用电区域作保护而单独安装，也可以联网组成电气火灾监控报警系统。

     剩余电流式电气火灾监控探测器执行国家标准GB 14287.2-2005。

二、基本功能

1、实时监测

    ABF1剩余电流式电气火灾监控探测器能够实现中文实时监测受控回路剩余电流，并实时显示。

2、报警保护功能

    ABF1剩余电流式电气火灾监控探测器能够探测用电回路的剩余电流，如果越限发出声光信号报警，能在规定时间内切断供电回路（可以设置为不切断），以保证安全用电。

3、预警功能

    ABF1剩余电流式电气火灾监控探测器具有预警功能，当受控回路中的剩余电流达到事先设定的预警值时，只发出预警光信号。使操作人员可以及时处理配电主回路的异常情况，减少不必要的跳闸与避免故障的发生。

4、通讯功能

    ABF1剩余电流式电气火灾监控探测器配有CAN总线通讯接口。通过CAN总线可以与本公司的监控设备主机进行组网通讯，实现远程管理、维护、控制。

三、主要技术参数

1、额定工作电压AC 220V  50Hz；

2、剩余电流报警值50mA~999mA(±5％)，连续可调步长1mA；

3、保护动作动作时间：≤0.5s ；

4、警报声响： ≥70db ；

5、报警、脱扣输出：开关型，触点容量 AC 250V /3A，开启显示1，关闭显示0；

6、使用环境条件

      ①环境温度： －10℃～＋40℃

      ②相对湿度： 10％～90％

      ③海拔高度： 不超过3000m

      ④使用场所： 具防雨设施

8、安装型式：嵌入式安装.

       注：本探测器出厂参数已经设置为缺省值如下：

       额定剩余电流预警值：500mA

       额定剩余电流报警值：600mA

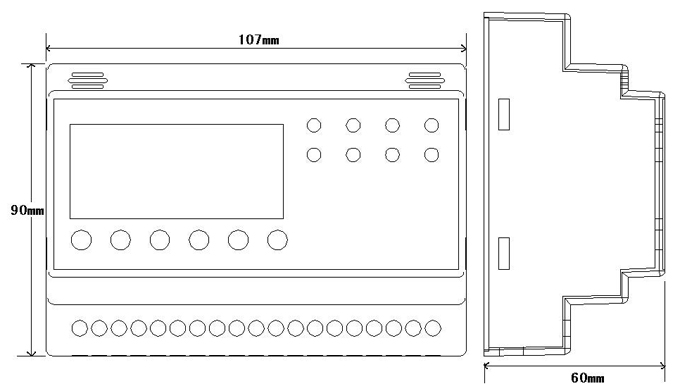

四、外形及安装尺寸

五、端子标识
