AB-300A备自投母联保护测控装置

产品概述:
     AB300A系列综合保护测控装置是集继电保护功能、测控功能、通讯功能等多种功能为一体的电力自动化产品,适用于66KV及以下的电力系统及厂矿企业的变配电站,可对输配电线路、变压器、电动机、电容器等设备进行保护和监控。由于装置应用中处于变、配电系统的核心地位,因此在设计和元件选型等环节中充分考虑到了装置的运行可靠性,并在国家电网质检中心通过了严格的电磁兼容试验。此外,装置还在使用灵活、方便上独具特色,得到广大用户的一致好评。

适用范围:
AB300系列微机保护装置是以电流电压保护为基本保护单元,适用于66kV及
以下电压等级的非直接接地系统。
作为各类元件的主后备保护,按照主要功能划分如下:
AB300  --  电容器、变压器、母联保护等;
AB201   --   线路保护;
AB202   --   电动机保护;
AB203   --   电压互感器保护;
AB204   --  备自投以及进线保护。
AB205   --  环网柜保护。

工作环境条件:
装置要求安装地点远离热源、强电磁干扰、放射性尘埃、无腐蚀性气体或其它能够通过空气传播扩散的有害物质场合。为方便安装于调试,要求安装空间有一定的裕度,屏柜门可自由开启,屏柜内可安装端子排、按钮等附件。

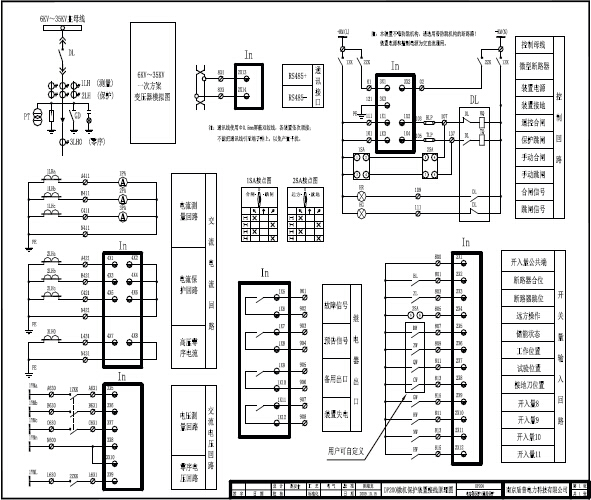

工作原理图:

开孔尺寸图:
